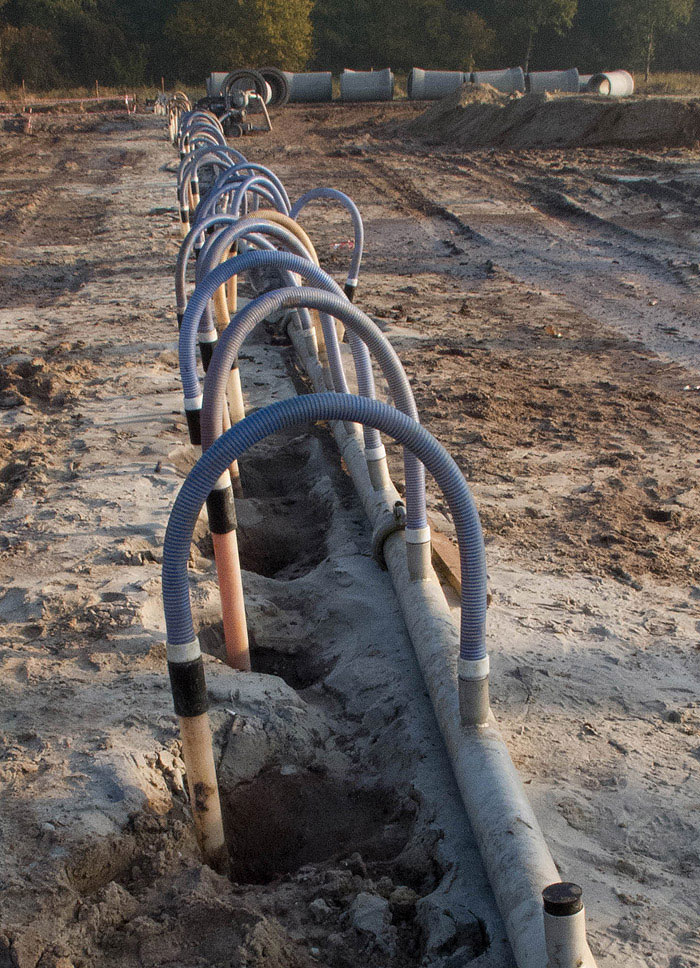

Instalacja igłofiltrowa IGE-81/63 jest przeznaczona do intensywnego odwadniania. Od instalacji IgE 81/32 różni się zwiększoną średnicą igłofiltra (z 1” na 2”). Nieco inne są także króćce kolektora, ponadto dla podłączenia igłofiltra do kolektora stosowany jest dodatkowy łącznik elastyczny.
Zwiększona średnica igłofiltra ( zewn. z 32mm do 63mm – wewnętrzna średnica 2”) daje ponad dwukrotnie większą wydajność odwodnienia. System jest wydajniejszym odpowiednikiem instalacji stalowych w standardzie dwucalowym.
Na igłofiltr 63 składa się głowica o długości 1m (zakończona siatkowanym filtrem 600mm) jest połączona z rurą igłofiltra za pomocą gwintu, co ułatwia transport i wymianę głowicy. Rura igłofiltra może mieć długości 3m, 4m lub 5 m. W standardzie proponowana jest rura o długości 5m + głowica igłofiltra 1m (co daje 6m ogółem długości igłofiltra). Długość igłofiltra może być zmodyfikowana w zależności od zastosowanej rury igłofiltra.
Instalacja IGE 81/63 ma zastosowanie podczas robót przy dużym napływie wód gruntowych i w gruntach o dużej przepuszczalności (np. żwiry).
Ten typ instalacji wysoką przepustowość igłofiltra, wg relacji naszych klientów doświadczonych z różnymi typami igłofiltrów, przepustwowość IgE 81/63 jest największa.
Do współpracy z instalacją igłofiltrową z igłofiltrami w standardzie 50-63mm, zalecane są pompy o odpowiednio wyższej wydajności (np. pompy wirowe ze wspomaganiem próżniowym „6 calowe” czyli o wydajności maksymalnej powyżej 300m3/godz. np. MPD 6/12, MPD 6/20 lub analogiczne.

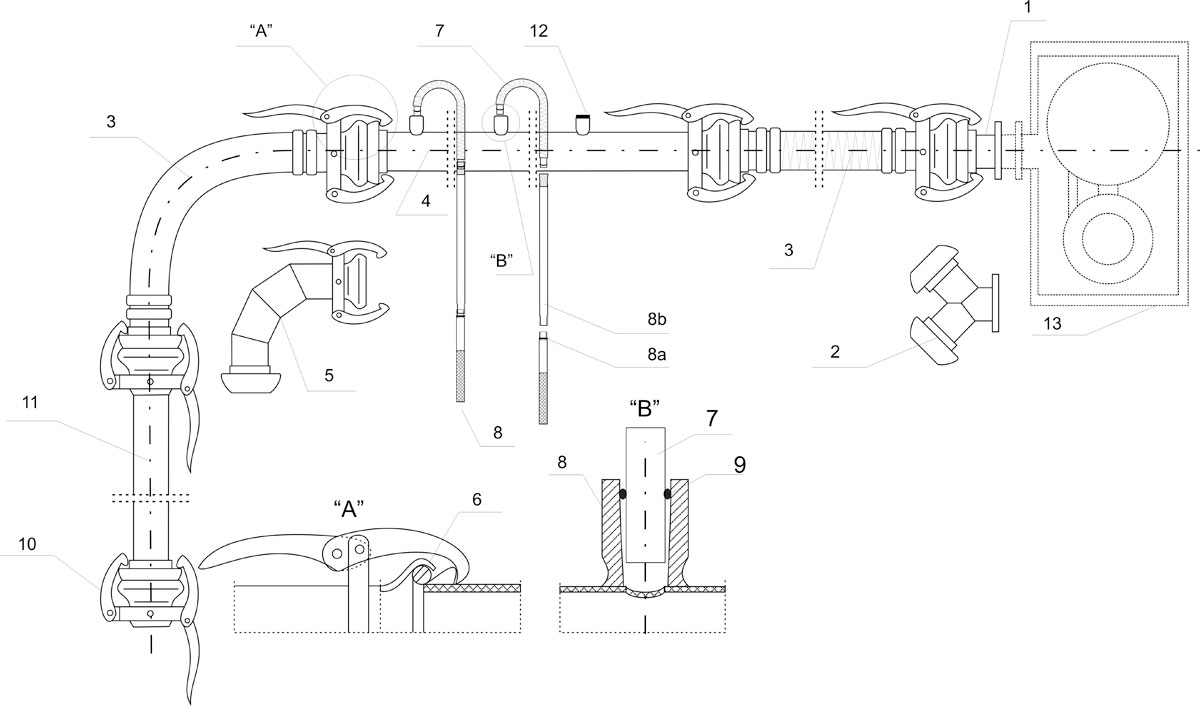

Schemat instalacji igłofltrowej IgE 81/63
| 1 – Króciec kołnierzowy 2 – Rozdzielacz z kołnierzem 3 – Łącznik elastyczny 4 – Odcinek kolektora ssącego 5 – Łuk 90° 6 – Uszczelka 133 7 – Łącznik elastyczny 50 |
8 – Igłofiltr PE D63 8a – Głowica igłofiltra 8b – Rura przedłużająca igłofiltr 9 – Uszczelka łącznika 10 – Zaślepka zewnętrzna 11 – Rura przelotowa 12 – Korek gumowy 13 – Agregat pompowy |
Wykaz elementów instalacji IgE-81/63
Do odwodnienia wykopu o długości 50 m
przy zastosowaniu elementów o średnicy 133.
 |
Zespół kolektora ssącegoOdcinek kolektora służy do połączenia igłofiltrów z agregatem pompowym
|
 |

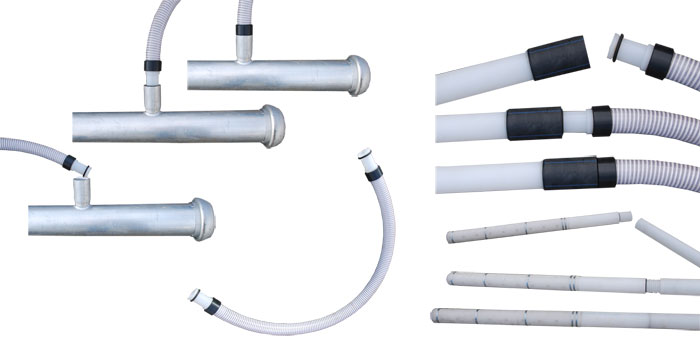

Igłofiltr elastyczny 63Igłofiltr w standardzie 2″ wykonany z rury PE. Składa się z głowicy (1000mm) zakończonej osiatkowanym filtrem (600mm). Z głowicą skręcana jest rura igłofiltra o długościach 3000, 4000 lub 5000 mm. Stosowany do poboru wody z gruntu. Umożliwia bardziej intensywne odwadnianie.
|
 |
Rura przelotowa 133 (opcja)Rura przelotowa służy do przedłużenia kolektora ssącego instalacji igłofiltrowej lub zastąpienia odcinków kolektora w miejscach, gdzie nie są instalowane igłofiltry.
|
 |
Łącznik elastyczny 51Łącznik słuzy do podłączenia igłofiltru 63 do kolektora ssącego instalacji igłofiltrowej.
|
 |
Łącznik elastyczny 133Łącznik słuzy do połączenia kolektora ssącego instalacji igłofiltrowej z agregatem pompowym lub do wykonania dowolnej zmiany kierunku ułożenia kolektora ssącego i zrzutowego.
|
 |
Zaślepki zewnętrzne 133 oraz 51
|
 |
Wąż wpłukującyWąż wpłukujący słuzy do połączenia rury wypłukującej z pompą do wpłukiwania
|
 |
Rura wpłukująca 89Rura wpłukująca wykonana jest z rury 89mm zakończonej z jednej strony kształtką wewnętrzną i uchwytem do wyciągania, z drugiej zaś nacięciami w kształcie zębów i słuzy do instalowania (posadowiania) igłofiltrów w gruncie.
|
 |
Łuk 133/90 stopni
|
 |
Uszczelki
|
 |
Rozdzielacz z kołnierzemRozdzielacz zakończony jest z jednej strony kołnierzem jak króciec, z drugiej posiada dwa wejścia zakończone kształtkami wewnętrznymi 133.
|
 |
Króciec kołnierzowyKróciec jest elementem służącym do szybkiego połączenia agregatu pompowego z kolektorem ssącym instalacji igłofiltrowej i kolektorem zrzutowym.
|
Skład kompletu instalacji IGE-81/63
Poniżej zestawiono umowny komplet instalacji igłofiltrowej IGE-81/63 na 50 mb odwodnienia. Elementy instalacji można zamawiać w kompletach jak i w poszczególnych elementach
| Lp. | Nazwa elementu | Sztuk/kpl./50mb |
|---|---|---|
| 1. | Zespół kolektora ssącego IgE 8/63 133 mm L-5000 mm | 10 |
| 2. | Zaślepka zewnętrzna 133 mm | 3 |
| 3. | Korek gumowy 63 | 20 |
| 4. | Króciec kołnierzowy 133 mm | 1 |
| 5. | Uszczelka łącznika 51/63 mm | 120 |
| 6. | Uszczelka węża wpłukującego 89 mm | 3 |
| 7. | Uszczelka 133 mm | 30 |
| 8. | Łącznik elastyczny 133 mm L3000 mm | 3 |
| 9. | Łącznik elastyczny 51 mm L1500 mm | 50 |
| 10. | Igłofiltr elastyczny L7000 D 63 filtr 600 mm | 50 |
| 11. | Wąż wpłukujący 75/89L2000 mm | 2 |
| 12. | Rura wpłukująca 89 mm L6000 mm | 1 |
| 13. | Łuk 133 mm na 90 stopni | 2 |
| 14. | Rozdzielacz z kołnierzem (lub adapter typu „Y”) | 1 |
| 16. | Przyrząd do wyciągania igłofiltrów D63 | 1 |
| 16. | Wąż tłoczny (średnica zależna od typu pompy) | wg zapotrzebowania |
